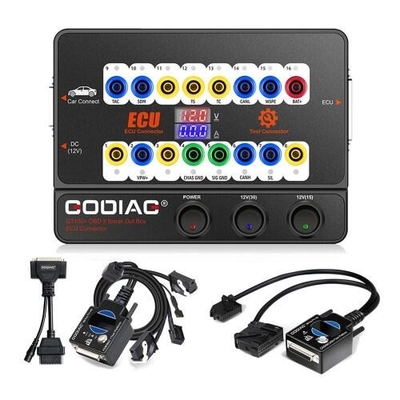

GODIAG GT100 Pro GT100+ Breakout Box, BMW CAS4 CAS4+ ve FEM/BDC Test Platformu ile

Ürün Tanımı

• 1 yıllık garanti.
• KESS V2 ve Ktag ile kullanılır

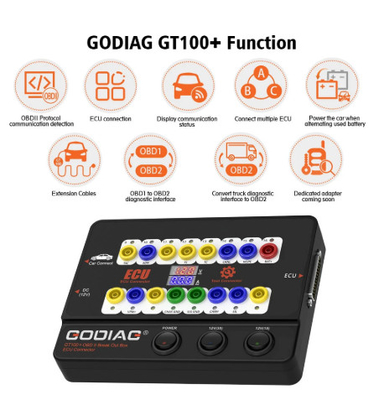

• ECU bağlantısı + OBDII Protokolü Detektörü + Elektronik Akım Ekranı
• Kablo bir özel adaptör ile uzatılabilir.
• Launch, AUTEL, FOXWELL, XHORSE, VXDIAG ve benzeri araçlarla uyumludur
• OBD1 teşhis arayüzünü standart OBD2 teşhis arayüzüne dönüştürmek
• CAS4 anahtar programlamanın mükemmel çalışıp çalışmadığını tespit etmek için BMW-CAS4 Adapter test platformu ile kullanılır

GT100+ Pro vs. GT100

1. GT100+ Elektronik Akım Görüntüsü ekliyor.
2. GT100+ CANBUS Protokol İletişimini Ekliyor
3. Tüm tuşlar kaybolduğunda alet/immobilizer'i sıfırla

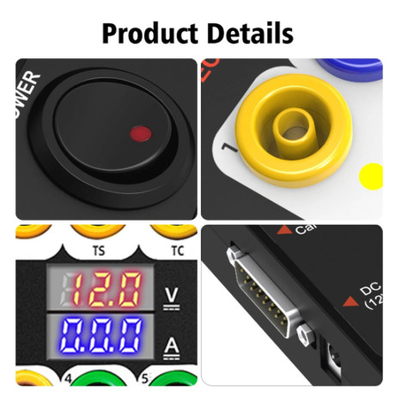

1.GT100+ Elektronik Akım Görüntüsü ekliyor.

Bankta muz konektörü veya db25 özel ECU adaptörü kullanarak ECU modülünü bağlayın, Godiag GT100 + elektronik akımı görüntüleyecektir.

Elektronik akım değerini göstermenin avantajı:

Kullanıcı, ECU'nun mevcut durumunu sezgisel olarak görebilir.O zaman kabloların yanlış olup olmadığını hemen kontrol edebilirsiniz., eğer kablolama doğruysa, ECU'nun bozulmuş olabileceğini düşünebilir, bu nedenle teşhis iletişimini gerçekleştirmeye gerek yoktur ve ECU'yu doğrudan onarabilir.

Eğer çok fazla akım gösteriyorsa, kablonun yanlış bağlandığını veya ECU'nun kırıldığını da belirleyebilirsiniz.

2. GT100+ CANBUS Protokol İletişim Ekler

GT100+ Pin 1, 9, 3, 11 12, 13, 8 [makinadaki sarı muz konektörüne karşılık gelen], bu standart olmayan obd2 protokol arabirimleri CAN BUS veya K-Line iletişim protokolünü gösterebilir.GT100 sadece K-Line Pwm Vpw+ KWP 2000 protokolünü görüntüleyebilir.GT100+ CANBUS K-Line Pwm Vpw+ KWP 2000 protokol iletişimini gösterecek.

3. Tüm anahtarlar kaybolduğunda enstrüman / immobilizer sıfırlayın

VW, Porsche, Mitsubishi ve diğer arabaların anahtarlarını programlamak istediğinizde tüm anahtarları kaybettiğinizde veya Toyota ECU'unu programlamak istediğinizde,önce gösterge panosunu (reset cihazı) etkinleştirmeniz veya hareketsizleştirme modülünü uyandırmanız gerekir.. Sonra GT100 GT100 + kullanarak doğrudan çalışabilirsiniz.

a.Porsche ve VAG 4. nesil / 5. nesil anahtarlar için (örneğin yeni A6L Touareg A4 Q5 A7), lütfen panonu aydınlatmak için GT100+'dan kısa devreli muz konektörüne PIN 16-PIN 1'i kullanın.sonra anahtar programlama aracı kullanın veri toplama için GT100 + kadın adaptör ile bağlanmak içinBazı araç gösterge panelleri aydınlatılmayacak, ancak veriler de toplanabilir, örneğin: A6L Q7.

b.Toyota'nın motor ECU'unu değiştirmek veya tüm anahtarlar kaybolduğunda Toyota'yı programlamak için bir anahtar programcısı kullanmak için PIN13-PIN4'ü kısa devreye sokmak gerekir.

c.Mitsubishi anahtarını programlamak için tüm anahtarlar kaybolduğunda veya tüm uzaktan anahtarlar kaybolduğunda OBDII ayarlamak için, lütfen kısa devre PIN1-PIN4.

Diğer performanslar için, Godiag GT100+ ECU Bench konektörünün yapabileceği şey, Godiag GT100 ile aynıdır.

BMW FEM/BDC Programlaması için GODIAG Test Platformu

Godiag FEM / BDC programlama test platformu, BMW anahtarcıları, bakım mühendisleri ve FEM / BDC programlama mühendisleri için geliştirilen özel bir cihazdır.



Godiag FEM / BDC programlama test platformu 5 ana özellik:

1. FEM / BDC immobil sistemine kolay ve uygun bağlantı ile kilidi sağlayın.
2. Programlanmış FEM / BDC ve anahtar için senkronizasyon testi yapın
3FEM/BDC'yi profesyonel olarak geri dönüştüren mühendisler için bir test ortamı sağlamak.
4Otomobil bakım mühendislerine FEM/BDC ve anahtarın doğru senkronize olup olmadığını kontrol etmelerine yardımcı olun.
5Profesyonel mühendislere FEM BDC modüllerini ve cihazlarını bağlamalarını sağlayın.



1. Godiag GT100 ve xhorse vvdi 2 / bmw vvdi bim aracı / Autel im608 vb ile birlikte çalışarak, Godiag FEM / BDC test platformu yeni anahtarı programlayabilir, yeni anahtar ekleyebilir ve FEM / BDC ECU modülünü değiştirebilir.



2Bu test platformunu FEM / BDC modülüne bağlayıp bağlanıp bağlanamayacağını veya herhangi bir arıza olup olmadığını test etmek için izin verilir.



3. FEM / BDC hareketsizleştirme modülünü değiştirmek için kullanılan, önceden işleme sonrası verileri okumak ve yedeklemek için kullanılır

4FEM / BDC modülünü araca geri yüklemeden önce, programlanmış anahtarın FEM / BDC ile senkronize olup olmadığını test etmek için kullanılabilir.

5Godiag FEM / BDC test platformu, FEM / BDC anahtarını programlamak için yetenekli olan mühendisler için iş genişletmeye yardımcı olabilir.
Bir araba sahibi anahtarı kaybettiğinde, FEM / BDC modülünü ve ilgili ECU'yu çıkarabilir, sonra yeni anahtarı programlamak için onları anahtarcıya gönderebilir,Ayrıca programlanmış tuş ve FEM / BDC üzerinde senkronizasyon testi yapın.

6Sorun giderme - anahtar arabayı çalıştıramadığında, bu test platformu FEM / BDC ve anahtar arasındaki uyumsuzluktan kaynaklanıp olmadığını belirlemek için kullanılabilir.

7Bu test platformu, bağlantıyı daha basit, daha uygun ve güvenilir yapan özel OEM FEM / BDC hızlı bağlantısını benimser.

8. BMW FEM / BDC Programlama Test Platformu için GODIAG Yapı Açıklaması
1) DB25 kadın bağlantısı. (GODIAG GT100'ün DB25 erkek bağlantısını bağlamak için kullanılır)
2) Simülasyonlu ateşleme başlangıç anahtarı.

9Boyut.


GODIAG BMW CAS4 / CAS4+ Programlama Test Platformu

Godiag CAS4 / CAS4 + programlama test platformu, BMW kilidi, bakım mühendisleri ve CAS4 / CAS4 + programlama mühendisleri için geliştirilen özel bir cihazdır.


1. Godiag GT100 ve xhorse vvdi 2 / bmw vvdi bim aracı / Autel im608 vb ile birlikte çalışarak, Godiag CAS4 / CAS4+ test platformu tüm anahtarlar kaybolduğunda yeni anahtarları programlayabilir,
Yeni bir anahtar ekleyebilir ve CAS4 / CAS4+ ECU modülünü değiştirebilir.

2CAS4 / CAS4 + modülünü araca yeniden yüklemeden önce, bu test platformunu CAS modülüne bağlayıp bağlayıp bağlayamayacağını test edebilirsiniz.
Ya da herhangi bir arıza var.

3. Ön işlemden sonra verileri okumak ve yedeklemek için kullanılır, CAS4 / CAS4 + immobiliseer modülünü değiştirmek için kullanılır (örneğin: rahat erişimli 2 portlu CAS4'ü 3 portlu immobiliseer sistemi ile değiştirin).

4. CAS4 / CAS4 + modülünü araca geri yüklemeden önce, programlanmış anahtarın cas4 cas4 + ile senkronize olup olmadığını test etmek için kullanılabilir.

5Godiag CAS4 CAS4+ test platformu, CAS4 / CAS4+ anahtarını programlamak için yetenekli mühendisler için iş genişletmeye yardımcı olabilir.
Bir araba sahibi anahtarı kaybettiğinde, CAS4 modülünü ve ilgili ECU'yu çıkarabilir, sonra da yeni anahtarı programlamak için onları bir kilidiciye gönderebilir.Ayrıca programlanmış tuş ve CAS4 / CAS4 + üzerinde senkronizasyon testi yapın.

6Sorun giderme - anahtar arabayı çalıştıramadığında, bu test platformu cas4 cas4+ ve anahtar arasındaki uyumsuzluktan kaynaklanıp olmadığını belirlemek için kullanılabilir.

7Bu test platformu, bağlantıyı daha basit, daha uygun ve güvenilir yapan özel OEM cas4 cas4 + hızlı konektörü benimser. CAS4 CAS4 + modülünün iletişim iğnesini bükmez.


8. GODIAG for BMW CAS4 /CAS4+ Programlama Test Platformu Yapı Tanımı
