Ürün Tanımı

- Hayır.

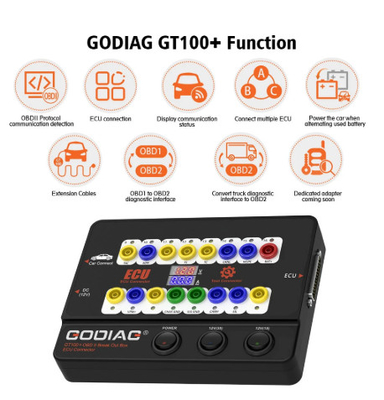

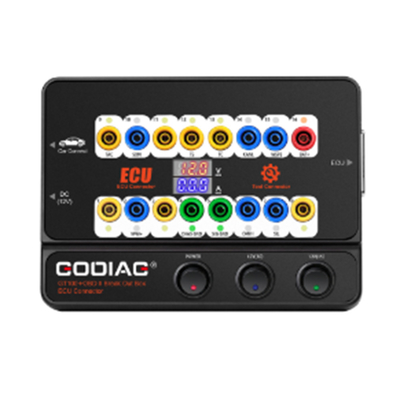

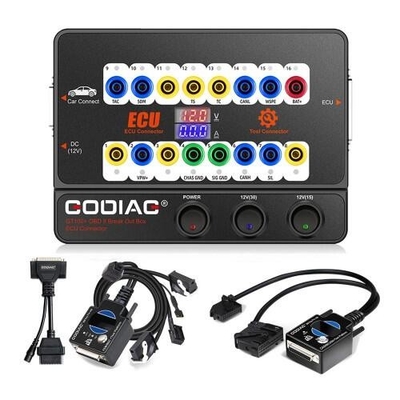

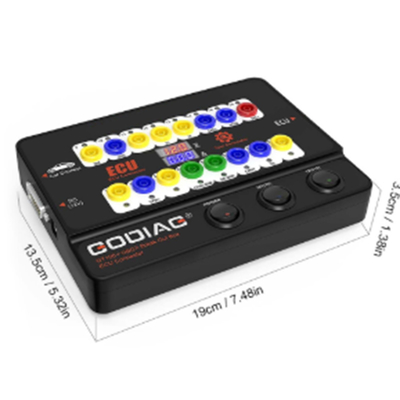

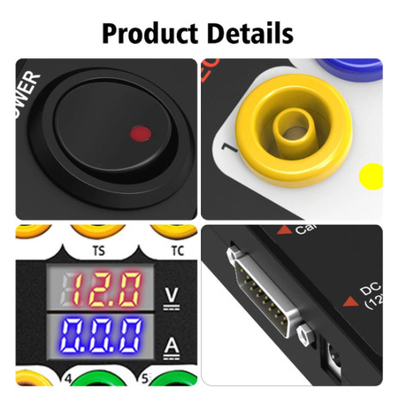

GODIAG GT100 işlev ve işletim kılavuzu
- Araç ve teşhis aracını OBDII aracılığıyla bağlayarak, Godiag GT100'ün LED'i OBDII teşhis aracının araba ile iyi bir iletişime sahip olup olmadığını gösterecektir.


- Aracın OBDII arayüzünün voltajını izleyin ve gerçek zamanlı olarak gösterin.Lütfen aracın çalıştırılamaması/veri kaybı/modülün kilitlenmesini önlemek için teşhis ve programlamayı durdurun..


1. OBDII Protokol Dedektörü ve İletişim Algılama



1) GODIAG GT100'ü aracın OBDII teşhis portuna bağlayın.
2) Cihaz voltajı gösterdiğinde, GODIAG GT100'ün güç anahtarını açın.
3) Sonra teşhis aracına bağlayın, araç araba ile iletişim kurduğunda, ilgili protokolün LED göstergesi yanıp söner veya yanıp söner. (CAN protokolü tespit edilirse,En yüksek parlaklığa sahip olacak.İletişim başarılı olduğunda, ilgili CAN-H ve CAN-L hafifçe söner veya yanıp söner)

2ECU bağlantısı: tek modül bağlantısı

Tek bir ECU modülüne bağlı olan GODIAG GT100, bir kullanıcı için tek modül teşhis ve programlama yapmak için uygundur.


1) ECU'yu renk atlayıcılarıyla bağlayın. (ECU CAN protokolü ise, lütfen 120 ohm direncinin bağlanıp bağlanmadığını kontrol edin.)
2) Godiag GT100, aracın OBDII tanı arayüzüne veya AC güç adaptörüne bağlanarak güçlendirilebilir.
3) Tek bir ECU için teşhis ve programlama yapmak için, teşhis aracı veya ECU programlayıcısını bağlayarak.


3. Muz fiş uzatma bağlantısı:

Aracın OBDII 16 pinli arayüzünü genişletmek, OBDII arayüzü bağlantısının iyi olup olmadığını, OBDII arayüzünün gerilim dalga şeklini test etmek için uygun olduğunu gösterir.



4. OBD1 tanı arayüzünü standart OBD2'ye dönüştür

Diagnostik arayüzü iletişim protokolüne göre OBD1 arayüzünü OBD2 arayüzüne dönüştürmek için konektörü kullanın.



5Profesyonel mühendislerin tespit etmesi ve bakımı için uygun olan aynı anda birden fazla ECU kontrol modülünü bağlayın.


6Uzantı kablolarını ne zaman kullanmalısınız:Diagnostik arayüzünün konumu, teşhis aracına bağlanmak için çok dar veya kullanıcı, teşhis kablosunun bakım sırasında yeterince uzun olmadığını bulur.1'e kadar uzatılabilir..2 metre.



7- Kullanılmış bataryayı değiştirirken arabayı güçlendirebilir.




1. Godiag GT100'ün 16 / 4 / 5 numaralı deliklerine ve aracın OBD2 teşhis aracına bağlanarak A pilini güç kaynağı olarak hazırlayın.
[Bilgi 1. Godiag GT100'ün güç düğmesini aç 2. İndirim düğmesini açma, arabayı çalıştırma]

2. Sonra yepyeni B pilini arabanın kullanılmış piline değiştirin.Aracın veri kaybını ve ses kilitlenmesini veya ECU kontrol modülüne güç eksikliği nedeniyle arızalı çalışmayı önlemek için tam güçte olmasını sağlayacak.


8. Özel adaptör serbest bırakılacak (Yardım GT100 özel ECU modülüne bağlamak)


Donanım Bağlantı Şeması:



GODIAG BMW CAS4 / CAS4+ Programlama Test Platformu

Godiag CAS4 / CAS4 + programlama test platformu, BMW kilidi, bakım mühendisleri ve CAS4 / CAS4 + programlama mühendisleri için geliştirilen özel bir cihazdır.


1. Godiag GT100 ve xhorse vvdi 2 / bmw vvdi bim aracı / Autel im608 vb ile birlikte çalışarak, Godiag CAS4 / CAS4+ test platformu tüm anahtarlar kaybolduğunda yeni anahtarları programlayabilir,
Yeni bir anahtar ekleyebilir ve CAS4 / CAS4+ ECU modülünü değiştirebilir.

2CAS4 / CAS4 + modülünü araca yeniden yüklemeden önce, bu test platformunu CAS modülüne bağlayıp bağlayıp bağlayamayacağını test edebilirsiniz.
Ya da herhangi bir arıza var.

3. Ön işlemden sonra verileri okumak ve yedeklemek için kullanılır, CAS4 / CAS4 + immobiliseer modülünü değiştirmek için kullanılır (örneğin: rahat erişimli 2 portlu CAS4'ü 3 portlu immobiliseer sistemi ile değiştirin).

4. CAS4 / CAS4 + modülünü araca geri yüklemeden önce, programlanmış anahtarın cas4 cas4 + ile senkronize olup olmadığını test etmek için kullanılabilir.

5Godiag CAS4 CAS4+ test platformu, CAS4 / CAS4+ anahtarını programlamak için yetenekli mühendisler için iş genişletmeye yardımcı olabilir.
Bir araba sahibi anahtarı kaybettiğinde, CAS4 modülünü ve ilgili ECU'yu çıkarabilir, sonra da yeni anahtarı programlamak için onları bir kilidiciye gönderebilir.Ayrıca programlanmış tuş ve CAS4 / CAS4 + üzerinde senkronizasyon testi yapın.

6Sorun giderme - anahtar arabayı çalıştıramadığında, bu test platformu cas4 cas4+ ve anahtar arasındaki uyumsuzluktan kaynaklanıp olmadığını belirlemek için kullanılabilir.

7Bu test platformu, bağlantıyı daha basit, daha uygun ve güvenilir yapan özel OEM cas4 cas4 + hızlı konektörü benimser. CAS4 CAS4 + modülünün iletişim iğnesini bükmez.


8. GODIAG for BMW CAS4 /CAS4+ Programlama Test Platformu Yapı Tanımı

1 DB25 dişi bağlantısı ((GODIAG GT100 / GODIAG OBD2'nin erkek bağlantısını bağlamak için kullanılır).
2İndirim simülasyonu başlatma düğmesi.
3Immobilizer gösterge tablosu simülasyon göstergesi.
4 Anahtar algılama alanı.
5 Vuruş.
6Godiag OEM özel CAS4 CAS4+ güç adaptörü veya CAN İletişim adaptörü.
7 Godiag OEM özel CAS4 CAS4+ başlatma kontrol adaptörü.

9Boyut.


BMW FEM/BDC Programlaması için GODIAG Test Platformu

Godiag FEM / BDC programlama test platformu, BMW anahtarcıları, bakım mühendisleri ve FEM / BDC programlama mühendisleri için geliştirilen özel bir cihazdır.



Godiag FEM / BDC programlama test platformu 5 ana özellik:

1. FEM / BDC immobil sistemine kolay ve uygun bağlantı ile kilidi sağlayın.
2. Programlanmış FEM / BDC ve anahtar için senkronizasyon testi yapın
3FEM/BDC'yi profesyonel olarak geri dönüştüren mühendisler için bir test ortamı sağlamak.
4Otomobil bakım mühendislerine FEM/BDC ve anahtarın doğru senkronize olup olmadığını kontrol etmelerine yardımcı olun.
5Profesyonel mühendislere FEM BDC modüllerini ve cihazlarını bağlamalarını sağlayın.



1. Godiag GT100 ve xhorse vvdi 2 / bmw vvdi bim aracı / Autel im608 vb ile birlikte çalışarak, Godiag FEM / BDC test platformu yeni anahtarı programlayabilir, yeni anahtar ekleyebilir ve FEM / BDC ECU modülünü değiştirebilir.



2Bu test platformunu FEM / BDC modülüne bağlayıp bağlanıp bağlanamayacağını veya herhangi bir arıza olup olmadığını test etmek için izin verilir.



3. FEM / BDC hareketsizleştirme modülünü değiştirmek için kullanılan, önceden işleme sonrası verileri okumak ve yedeklemek için kullanılır

4FEM / BDC modülünü araca geri yüklemeden önce, programlanmış anahtarın FEM / BDC ile senkronize olup olmadığını test etmek için kullanılabilir.

5Godiag FEM / BDC test platformu, FEM / BDC anahtarını programlamak için yetenekli olan mühendisler için iş genişletmeye yardımcı olabilir.
Bir araba sahibi anahtarı kaybettiğinde, FEM / BDC modülünü ve ilgili ECU'yu çıkarabilir, sonra yeni anahtarı programlamak için onları anahtarcıya gönderebilir,Ayrıca programlanmış tuş ve FEM / BDC üzerinde senkronizasyon testi yapın.

6Sorun giderme - anahtar arabayı çalıştıramadığında, bu test platformu FEM / BDC ve anahtar arasındaki uyumsuzluktan kaynaklanıp olmadığını belirlemek için kullanılabilir.

7Bu test platformu, bağlantıyı daha basit, daha uygun ve güvenilir yapan özel OEM FEM / BDC hızlı bağlantısını benimser.

8. BMW FEM / BDC Programlama Test Platformu için GODIAG Yapı Açıklaması
1) DB25 kadın bağlantısı. (GODIAG GT100'ün DB25 erkek bağlantısını bağlamak için kullanılır)
2) Simülasyonlu ateşleme başlangıç anahtarı.

9Boyut.
