Launch X431 O2-2 Scope Box Oscilloscope 4 Kanal 100MHz USB DC Otomotiv Oscilloscopes PRO3S+ V5.0/PAD V/PAD VII ile çalışır

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Menşe yeri Çin
Marka adı LAUNCH X431 O2-2 Scope Box
Model numarası X431 O2-2 Kapsam kutusunu başlatın
Min sipariş miktarı 1
Fiyat $550
Ambalaj bilgileri 44*38*14cm /4.9kg
Teslim süresi 1 iş günü
Ödeme koşulları T/T, Western Union, MoneyGram
Yetenek temini 1000

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Model Adı X431 O2-2 Kapsam kutusunu başlatın Kaynağı Çin toprakları
Kalite Üst bant genişliği 100MHz
Yükselme zamanı ≤3.5ns (tipik) Maksimum örnekleme oranı 1Gbps (dört kanal için)
Giriş Direnci 1MΩ ±% 1.5
Vurgulamak

Otomotiv Osiloskopları

,

4 Kanal 100MHz Osiloskop

,

X431 100MHz Osiloskopu başlatın.
Mesaj bırakın
Ürün Açıklaması

Ürün Açıklaması

Launch O2-2 Scope Box, kullanıcının belirli bir dalga formunu yakalamasını sağlayarak süreci diğer osiloskoplarla karşılaştırıldığında %70 daha verimli hale getirir. Gelecekteki analiz için yüksek çözünürlüklü dalga formu verilerini kaydetme ve oynatma özelliğine sahiptir. Sanal klavyeye tıklayarak doğrudan isim ve karakter girişi yapabilme özelliği, süreci kolaylaştırır ve %90 verimlilik artışına katkıda bulunur.
Karmaşık Elektriksel Arızaları Çözmek İçin LAUNCH O2-2 Scope Box

Yeni bir tasarım ve yükseltilmiş donanımla donatılan LAUNCH O2-2 Scopebox, sensörler, aktüatörler ve devreler gibi çeşitli elektriksel bileşenlerdeki yüksek seviyeli arızaları tespit edebilen çok yönlü ve kullanımı kolay bir eklenti modülüdür. O2-2 uygulaması aracılığıyla X-431 serisi tarama araçlarıyla entegre olarak, atölyenin ve teknisyenin tarama aracının işlevselliğini genişletmesini sağlayan doğru ve kesin teşhis arızaları sunar.

Kesin teşhis sonuçları için O2-2 uygulaması aracılığıyla X-431 serisi tarama araçlarıyla (X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS gibi) entegre edin.

Öne Çıkanlar:

4 kanal
Bant genişliği 100MHz
Otomatik yapılandırma
Tek tıklamayla dalga formlarını kaydetme
İmleç ölçümü
Tek tıklamayla önceden ayarlanmış dalga formu parametre ayarları
Demo modu
Çevrimiçi yardım
Dalga formu matematiksel işlemleri
23 otomatik ölçüm

Özellikler:

1. ECU sorun giderme ve Teşhis
2. Gelecekteki analiz için yüksek çözünürlüklü dalga formu verilerini kaydetme ve oynatma özelliğine sahiptir. Tek tuşla etkinleştirme işlevi, kullanıcıların yakalamasını sağlar
3. Süreci diğer osiloskoplarla karşılaştırıldığında %70 daha verimli hale getiren belirli bir dalga formu
4. Kolay bir geçiş için tek ekranda görüntülenen 23 farklı otomatik ölçüme erişim
5. Sanal klavyeye tıklayarak doğrudan isim ve karakter girişi yapabilme özelliği, bu işlem süreci kolaylaştırır ve %90 verimlilik sağlar
6. 50M'ye kadar tampon bellek
7. Hassas ayrıntıları incelemek için yakınlaştırma/uzaklaştırma özelliğini kullanın
8. Yapılandırma dosyaları olarak kaydedilebilen ve görüntüleme için özelleştirilebilen kişisel sistem ayarları
9. Kendini kalibrasyon fonksiyonu, maksimum ölçüm doğruluğu için osiloskop sinyal yolunun optimizasyonunu sağlar
10. Yüksek seviyeli dalga formu analizi için toplama, çıkarma, çarpma ve FFT fonksiyonu gibi dalga formu matematiksel işlemlerini büyütür
11. Devreler, sensörler, aktüatörler, ateşleme testleri ve daha fazlasını içeren çoklu otomotiv testleri
Çoklu dil kullanıcı arayüzü
12. Dizüstü bilgisayar, tablet vb. gibi harici cihazlara USB senkronizasyon veri aktarımı.

Fonksiyonlar:

Çoklu araç önceden ayarlanmış proje testlerini destekler
Devreler, sensörler, aktüatörler, ateşleme testleri, iletişim testleri ve kombinasyon testleri gibi çeşitli otomotiv önceden ayarlanmış proje testlerini destekler ve her test için çeşitli parametreleri ve özel bağlantı yöntemlerini önceden ayarlar.

23 otomatik ölçüm ayarı
23 otomatik ölçüm ayarı tek ekranda görüntülenir, bu sayede bir bakışta anlaşılır ve hafif bir dokunuşla tıklanabilir. Sayfaları çevirme ve birden fazla kez arama zahmetini ortadan kaldırarak, otomatik ölçümü kullanımı kolay ve kullanışlı hale getirerek tek tıklamayla temizlemeyi destekler.

Hızlı tetik kaynağı değiştirme
Kenar, darbe ve diğer tetikleyicileri destekler. Basit ve sezgisel tetik ayarları ve hızlı tetik kaynağı değiştirme yöntemleri, osiloskop uygulamasının en zor kısmını son derece kolay hale getirir.

Tek tıklamayla dalga formu önceden ayarlanmış parametreleri hızlıca oluşturun
Dalga formlarını test ederken, mevcut arayüzdeki mevcut ayarları tek tıklamayla dalga formu önceden ayarlanmış parametreler olarak kaydedebilirsiniz. Daha sonra benzer dalga formlarını test ederken, önceden ayarlanmış parametreleri tekrarlanan ayarlara gerek kalmadan doğrudan yükleyebilirsiniz.

Dalga formlarını tek tıklamayla hızlıca kaydedin
Ekranınızda şu anda görüntülenen dalga formunu tek tıklamayla hızlıca kaydedin ve otomatik olarak belirtilen formatta kaydedin. Daha sonra görüntülemek için bir referans kanal dalga formu olarak doğrudan kullanılabilir.

Kullanışlı imleç işlemi
Yatay ve dikey imleçleri sırasıyla tek tıklamayla açın. Her imleç bağımsız olarak sürüklenebilir ve imleç takibi de basit vurgu dokunuşları aracılığıyla doğrudan uygulanır, genel verimliliği %80'den fazla artırır.

İmleç/faz cetveli değişikliklerini buna göre destekler
Dalga formu yakınlaştırıldığında/uzaklaştırıldığında, imleç ve faz ölçeği buna göre değişebilir, ölçüm aralığını değişmeden tutar.

2 noktalı dokunuşu destekler, dalga formu dikey veya yatay olarak yakınlaştırılabilir veya uzaklaştırılabilir
Dalga formunu yatay veya dikey olarak yakınlaştırmak veya uzaklaştırmak için 2 noktayla yatay veya dikey olarak sürükleyin.

Gösteri işlevini destekler
Bir osiloskop bağlamadan yaygın işlevleri göstermek için önceden ayarlanmış sinüs dalga formları.

Dalga formu matematiksel işlemlerini destekler
Hızlı Fourier dönüşümüne ek olarak, iki kanal dalga formunun toplama, çıkarma, çarpma ve bölme hesaplamalarını destekler.

Launch O2-2 Scope Box ve Launch O2-1 Scope Box Arasındaki Ayrıntılı Karşılaştırma
Model O2-1 O2-2
Kanal 4 4
Bant genişliği 100MHz 100MHz
Yükselme Süresi ≤3.5ns(tipik) ≤3.5ns
Maksimum örnekleme hızı 1Gbps(dört kanal için) 1Gbps
Giriş direnci 1MΩ±1.5% 1MΩ±1.5%
Depolama derinliği 50M 10M
Örnekleme bit sayısı 8bit 8bit
Dikey doğruluk 3% 3%
Dikey dişli 5mV~10V 5mV~10V
Ters çevirme Destek Destek
Kanal bağlantılı DC, AC DC, AC
Zaman tabanı dişlisi 5ns~1ks 1ns-1ks
Zaman tabanı doğruluğu 20ppm 20ppm
Örnekleme modu Normal Normal
CANBus kod çözme CAN, LIN CAN, LIN
Tetik türü Kenar, Darbe genişliği Kenar, Darbe genişliği
Tetik modu Normal, Otomatik ve Tek SEQ Normal, Otomatik ve Tek SEQ
Tetik bağlantısı DC, Gürültü reddi DC, Gürültü reddi
Matematik Çift dalgaFFT Çift dalgaFFT
Ekran YT,Yakınlaştırma,Kaydırma YT,Yakınlaştırma,Kaydırma
Kaydırma modu 200ms/div~1000s/div 200ms/div~1000s/div
Otomatik yapılandırma Destek Destek
Otomatik ölçüm 23 23
İmleç Yatay imleç, Dikey imleç Yatay imleç, Dikey imleç
Güç kaynağı USB portu, DC IN portu USB portu, DC IN portu
Veri iletim yöntemi USB USB
Araç yapılandırma seçenekleri Devreler, sensör, aktüatörler, ateşleme Devreler, sensör, aktüatörler, ateşleme
Çalışma sıcaklığı 0℃~50℃ 0℃~50℃
Güç kaynağı aralığı USB:5V/1A
DC:12V/24V		 USB:5V/1A
DC:12V/24V
Uyumluluk Farklı tablet çözünürlükleri farklı Uygulamalar gerektirir Tek bir UYGULAMA, birden fazla tablet çözünürlüğüyle uyumlu olabilir
Çoklu dokunma hareketleri Hayır 2 noktalı dokunuşu destekler, dalga formu dikey veya yatay olarak yakınlaştırılabilir veya uzaklaştırılabilir
Araç yapılandırması Hayır Her test projesi çevrimiçi yardım belgelerini destekleyebilir (yardım belgeleri daha sonra ihtiyaçlara göre derlenecektir)
Bellenim yükseltmesi Manuel yükseltme Çevrimiçi yükseltmeyi destekler
Tetik Normal tetik bekleme sırasında dalga formu gözlemi genişletilemez. Normal tetik bekleme sırasında normal olarak kullanılabilir.
Demo işlevi Hayır Evet
Bölünmüş ekran Hayır Evet
Örnekleme hızı Tek kanal 1G/s, 2'den fazla kanal yalnızca 250M/s Tek kanal 1G/s, 2 kanal 500M/s, çoklu kanal 250M/s
Başlangıç zamanı 2-3S yaklaşık 16s
Güç tüketimi yaklaşık 6W yaklaşık 7,5W

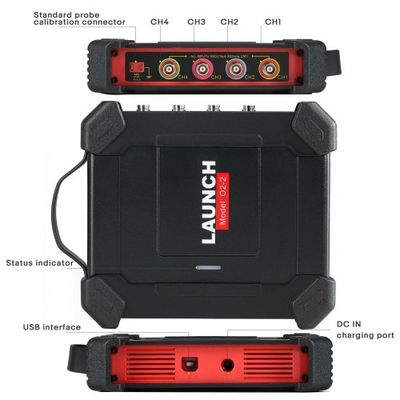

Kablolar Nasıl Bağlanır?

Farklı uygulama senaryoları farklı bağlantı yöntemleri gerektirir (hangi uygulama senaryosu olursa olsun, aşağıdaki bağlantılar gereklidir):

İlk olarak, osiloskop kutusuna çift klipsli güç kablosuyla güç verin: Çift klipsli güç kablosunun bir ucunu osiloskop kutusunun güç arayüzüne ve diğer ucunu güç almak için araç aküsüne bağlayın (kırmızı pozitif kutba, siyah negatif kutba bağlanır).

Not: * PADVII serisi tabletler USB güç kaynağını destekler.

2. USB kablosunun Tip B terminalini osiloskobun Tip B arayüzüne bağlayın ve diğer ucunu teşhis cihazının USB arayüzüne bağlayın.

Şartname:
Kanallar 4
Bant genişliği 100MHz
Yükselme Süresi 3.5ns (tipik)
Doğruluk ±3%
Giriş Empedansı 1M ±1.5%
Giriş Türü Tek uçlu, BNC Konnektör
Giriş Bağlantısı DC, AC
Aşırı Yük Koruması Tek girişte ±200V
Zaman Tabanı Aralıkları 1ns~1ks (1 Kanal)
  1ns~1ks (2 Kanal)
  1ns~1ks (4 Kanal)
Dikey Çözünürlük 8bits
Tampon Bellek 10M (4 Kanal için)
Güç Arayüzü USB portu, DC IN portu
Üzerinden Veri Alışverişi USB
Tetik Modu Normal, Otomatik ve Tek SEQ
Gelişmiş Tetikleyiciler Kenar, Darbe genişliği

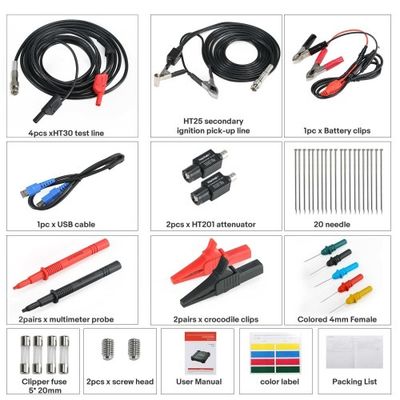

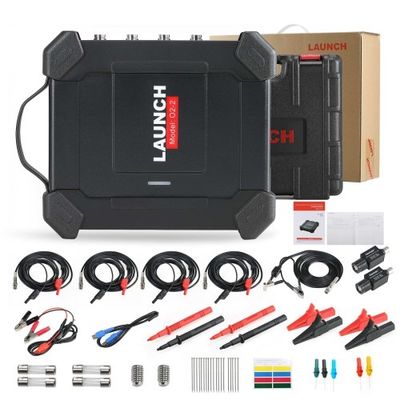

Paket Listesi:

1 adet x Launch O2-2 ana ünite
1 adet x BNC - 4mm arayüz test kablosu
1 adet x İkincil ateşleme alma kablosu
1 adet x USB kablosu
1 adet x 20:1 zayıflatıcı
1 adet x multimetre probu
1 adet x Akü klipsleri
1 adet x Delme Probu seti
2 adet x timsah klipsi
1 adet x Bağımsız ateşleme uzatma kablosu
1 adet x COP bağımsız ateşleme probu
