Xtruck 819 Tüm Sistem Taraması OBD2 Araç Tanıtıcı Aracı

Kod Okuyucu Ekran İzleyici Ücretsiz Güncelleme

Xtruck OBDII 819Eksiklik kodu teşhisi, gerçek zamanlı veri izleme ve emisyon/piller durumunun tespiti için profesyonel OBDII uyumlu otomotiv teşhis aracıdır.

Desteklenen Protokoller:

SAE J1850 PWM/VPW, ISO 9141-2, ISO 14230-4 (KWP 5BAUD/FAST), ISO 15765-4 (CAN 11/29-bit tanımlayıcılar, 500/250kbps baud hızı) dahil olmak üzere 9 ana araç içi iletişim protokolünü tamamen kapsar.yaygın küresel araç iletişim standartlarına uyum sağlamak

Uyumlu araçlar:

Arabalar, kamyonlar, SUV'lar ve minivanlar dahil olmak üzere 10.000'den fazla OBDII uyumlu araçla çalışır

Bağlantı yöntemi:16-pin OBDII Diagnostic Link Connector (DLC) doğrudan takma (fiziksel bağlantı, Bluetooth yok); çalıştırıldıktan sonra otomatik protokol eşleşmesi

Çalışma gücü:2 adet AA pil (büyüklüğü 5) tarafından desteklenir; aracın pil voltaj aralığını 9-18V'ye kadar destekler, iç kata sahip akım koruması

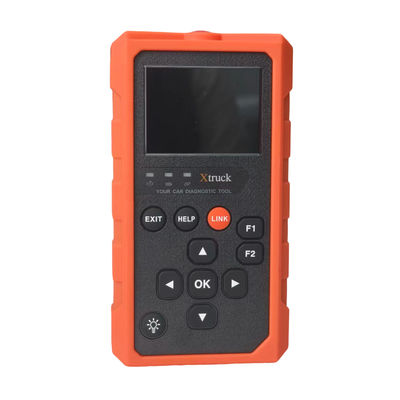

Ekran ve işletim:2.8 inçlik IPS ekranı (320×240 çözünürlük, güçlü ışık / soluk ortamlarda okunabilir); fiziksel tuşlarla (yön tuşları, OK tuşu, EXIT tuşu) + F1/F2 özelleştirilebilir kısayolları ile donatılmıştır,Açık menü hiyerarşisi

1.GüçlüGörev

• Gerçek Zamanlı Veri Akışı İzleme
• Hata kodu teşhisi ve temizleme
• Dondurma Çerçeve Veri Görünümü
• Araç Bilgisi Arama
• Emisyon Sistemi İzleme
• Oksijen sensörü izleme sonucu
• Gelişmiş OBDII Modu 6
• Pil Durumu İzleme

2Geniş Protokol

Tamamen 9 ana protokolü kapsar:

SAE J1850 PWM/VPW,

ISO 9141-2,

ISO 14230-4 (KWP 5BAUD/FAST),

ISO 15765-4 (CAN 11/29 bit tanımlayıcıları,

500/250kbps baud hızı),

yaygın küresel araç serilerinin iletişim standartlarına uyarlanmak.

3Ürün Tasarımı

2.8 inçlik IPS ekranı: 320×240 piksel çözünürlük, net görüntü, 0 °C-60 °C çalışma sıcaklıklarında istikrarlı veri sunumunu destekler, güçlü ışık veya zayıf ortamlarda kolayca okunabilir.

İşlemde Kolay: Açık menü hiyerarşisi ve F1/F2 kısayol tuş özelleştirme desteği ile yön tuşları, OK tuşu ve EXIT tuşu gibi fiziksel tuşlarla donatılmıştır.Yeni başlayanların operasyon mantığını hızlı bir şekilde öğrenmelerine olanak tanıyor..

Güvenilir Güç Tasarımı: Stabil pil ömrü ile 2 AA pil (büyüklüğü 5) tarafından desteklenir; cihaz ve araç güvenliğini sağlamak için yerleşik aşırı akım koruması ile 9-18V aracın pil voltaj aralığını destekler.

Hafif ve Taşınabilir: Boyutları 162mm (L) × 88mm (W) × 30mm (H), net ağırlığı 228g, taşınması kolaydır, dış mekan bakımı veya gemide yedekleme için uygundur.

4Operasyon Süreci

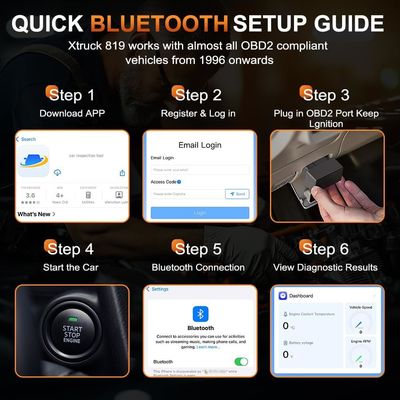

Hazırlık: Aracın yakma düğmesini kapatın, 16 pinli DLC'yi (Diagnostic Link Connector) sürücünün yan direksiyonuna yakın yerleştirin; tanı aracının batarya bölmesini açın, 2 AA bataryası yerleştirin,OBDII teşhis başlığını çıkarın ve aracın DLC'sine yerleştirin.

Bağlantı ve Giriş: Diagnostik aracının üstündeki kırmızı güç düğmesine basarak çalıştırın, aracın ateşleme düğmesini açın (motoru çalıştırmadan),Cihazın otomatik olarak protokolü eşleştirmesini bekleyin ve ana arayüzü girin; yön tuşları üzerinden "OBD II" seçin ve teşhis menüsüne girmek için OK tuşuna basın.

Fonksiyon işlevi:

Hata kodlarını okumak: Diagnostik menüsünde "Kodu okumak"ı seçin ve hata kodlarını ve tanımlarını görüntülemek için OK tuşuna basın.

Kesin hata kodları: "Kısıtlama Kodları" seçin, temizlemeyi tamamladığınızı onaylayın ve ekran "Kısıtlama Tamamlandı!"

Gerçek zamanlı verileri görüntüle: Gerçek zamanlı olarak parametreler değerlerini veya değişim eğrilerini görüntülemek için "Canlı PCM Verileri" veya "Gerçek zamanlı Eğri" seçin.

Emisyon tespiti:Her bir monitörün durumunu görüntülemek ve emisyon uyumluluğunu belirlemek için "I/M Hazırlığı"yı girin.

Tamamlama ve Çıkış: İşlemden sonra, ana arayüzüne dönmek için EXIT tuşuna basın, kapatmak için güç düğmesine uzun süre basın, teşhis başlığını çıkarın ve aracın yakma düğmesini kapatın.

5Paket listesi:

Her cihaz aşağıdakileri içerir:

Xtruck819 makine ×1,

OBDII teşhis kafası ×1,

Kullanıcı kılavuzu ×1, iplik ×1.

Tam aksesuarlar, kutuyu açtıktan sonra kullanmaya hazır.

Profesyonel teşhis yetenekleri, geniş uyarlanabilirliği ve kolay çalışması ile Xtruck OBDII 819, otomotiv bakımı ve bakımı için güvenilir bir araç olarak hizmet vermektedir.Araç hatasını hızlı bir şekilde çözmeye yardımcı olmak ve sürüş güvenliğini sağlamak.
