XTRUCK Y005 Kamyon CAN Teşhis Tarayıcı – Otomatik CAN Düğümü Arama ve Çoklu Dil Desteği ile NOx Sensör Test Cihazı

Açıklama:Açıklama:
Xtruck Y005 NOx sensör dedektörü, araç bakım mühendislerinin CAN veri yolu veya modül sorununu kolayca ve hızlı bir şekilde belirlemesine yardımcı olmak için tasarlanmıştır.
Xtruck Y005 NOx sensör dedektörü ile CAN devresi arıza sorunlarını veya NOx modülünün hasar görüp görmediğini daha hızlı bir şekilde bulabilirsiniz.

AnaFonksiyon:

1. CAN veri yolu hattında veya modülünde bir sorun olup olmadığını hızlı bir şekilde tespit edin
2. Azot oksit modülünün hasar görüp görmediğini hızlı bir şekilde tespit edin
3. Bakım personelinin sorunu belirlemesine hızlı bir şekilde yardımcı olun

Test edilen modellerin listesi:

Yazılım Güncellemesi:Çevrimiçi Güncelleme ve Ücretsiz

Garanti:1 yıl garanti, Ömür Boyu Satış Sonrası Hizmetler

Nasıl kullanılır?

1. OAna test hattının bir ucu cihaza, diğer ucu ise azot ve oksijen sensörüne bağlanır.
2. Azot ve oksijen sensörünün ısıtılması
3. Azot ve oksijen sensörünü bağlayın ve NOx sensör testine tıklayın, 24V veya 12V NOx sensör testini seçin
4. İlgili modeli seçin
5. Bağlantı tamamlandığında, “Git” düğmesine tıklayın ve ardından azot ve oksijen sensörünün testine girin. 300 saniye sonra, azot ve oksijen konsantrasyonu ve oksijen konsantrasyonu görüntülenecektir. Azot ve oksijen sensörü hasar görmüşse, makine ilgili arıza kodunu bildirecektir.

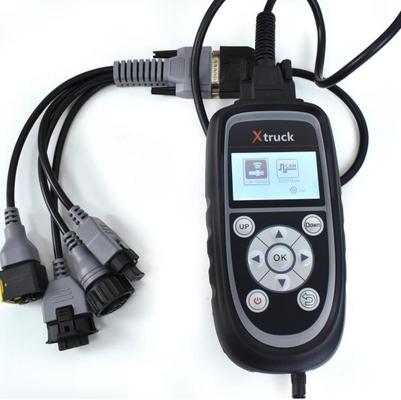

Çalışma Talimatı:1, Ana test hattı ile cihaz arasındaki bağlantı yöntemi sağda gösterildiği gibidir
2, Menüye girmek için 3 saniye boyunca güç düğmesine basın, sağda gösterildiği gibi
1) CAN-bus Düğüm araması

Bu işlev, CAN veri yolunda cihazı bulabilen OBD arayüzü aracılığıyla kayıp düğümü bulmanıza yardımcı olabilir.
Adım 1:Ana test hattının bir ucu cihaza, diğer ucu ise
araç algılama portu OBD'ye bağlanır.Adım 2:Kablo demeti doğru bağlanmışsa, cihaz CAN düğümünü otomatik olarak aramak için tıklayın
Not: Azot ve oksijen sensörünün, azot ve oksijen ve oksijen konsantrasyonunu doğru bir şekilde ölçmek için kendiliğinden ısıtılması gerekir. Harici bir 24V güç kaynağına veya 24V akünün gücünü kullanmaya ihtiyacı vardır. Standart adımlara uyulmaması, cihaza ve araçlara zarar verebilir ve şirket herhangi bir yasal sorumluluk taşımaz.2) Azot ve Oksijen Sensör Test Cihazı
Adım 1: Ana test hattının bir ucu cihaza, diğer ucu ise azot ve oksijen sensörüne bağlanır

Adım 2:
Azot ve oksijen sensörünün ısıtılması
Not: Azot ve oksijen sensörünün, azot ve oksijen ve oksijen konsantrasyonunu doğru bir şekilde ölçmek için kendiliğinden ısıtılması gerekir. Harici bir 24V güç kaynağına veya 24V akünün gücünü kullanmaya ihtiyacı vardır. Standart adımlara uyulmaması, cihaza ve araçlara zarar verebilir ve şirket herhangi bir yasal sorumluluk taşımaz.Adım 3:
Azot ve oksijen sensörünü bağlayın ve NOx sensör testine tıklayın, 24V veya 12V NOx sensör testini seçin.
Not: Lütfen azot ve oksijen sensörünün güç kaynağının 24V/12V olduğunu onaylayın, yanlış seçim azot ve oksijen sensörüne zarar verecektir.Adım 4: İlgili modeli seçin
Yöntem 1: “Otomatik tanımlama testi”ni seçin, makine azot ve oksijen sensörüne göre modeli otomatik olarak tanımlayacaktır. (Bu veriler yalnızca bakım personeli için referans sağlar, bakım için tek kriter olarak değil.)
Yöntem 2: “Manuel tanımlama testi”ni seçin ve farklı azot ve oksijen sensör türlerine göre karşılık gelen test programını manuel olarak seçin
CAN hattı düzgün bağlanmamışsa veya azot ve oksijen sensöründe bir sorun varsa, CAN sinyali bulunamaz.
Adım 5:
Bağlantı tamamlandığında, Git düğmesine tıklayın ve ardından azot ve oksijen sensörünün testine girin. 300 saniye sonra, azot ve oksijen konsantrasyonu ve oksijen konsantrasyonu görüntülenecektir. Azot ve oksijen sensörü hasar görmüşse, makine ilgili arıza kodunu bildirecektir.

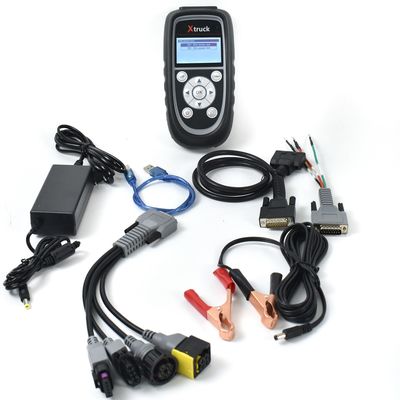

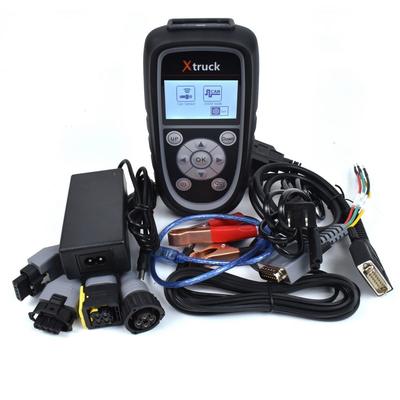

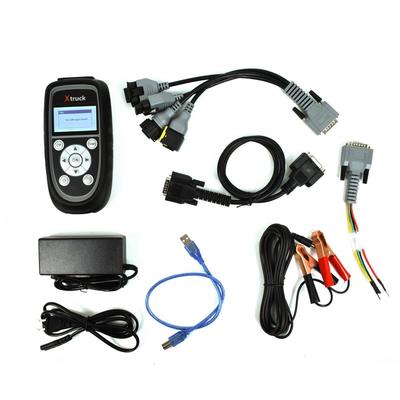

Paket İçeriği:
1 adet x Xtruck Y005 Ana ünite


1 adet x Güç adaptörü

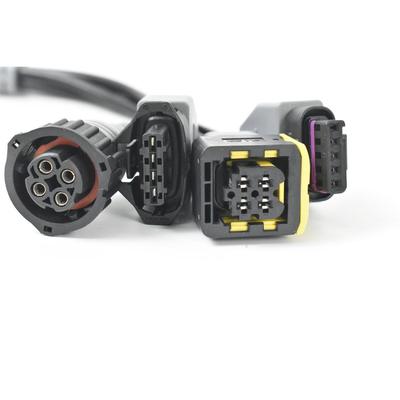

1 adet x Dörtü bir arada Azot ve Oksijen Test hattı
1 adet x DB15 Ana Test hattı
1 adet x Cihaz güncelleme hattı
1 adet x Çakmak hattı (erkek ve dişi)
