Tam Protokol OBD2 Breakout Kutusu GODIAG GT105 Artı Evrensel Çip Düzenleme Atlayıcısı

Ürün Açıklaması

GODIAG GT105, gücü araç aküsünden alarak 12V şarj için DC12V güç kaynağına, programlama gücüne veya teşhis ekipmanı için bağımsız güç kaynağına dönüştürerek dış mekan çalışmaları için uygundur.

Tam protokol OBD2 evrensel jumper, ECU programlaması için ECU'yu MMPS, FGTECH, KESSV2, BYSHUT, DISPROG vb. OBD2 yoluyla bağlamak için kullanılır.

GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Tam Protokol OBD2 Evrensel Jumper

Öne çıkanlar:

1. IMMO için güvenli ve kullanımı kolay: FORD, Mitsubishi, Volkswagen'in ECU'sunun kısa devre nedeniyle sökülmesini önlemek için.

2. İletişimin tespit edilmesine yardımcı olun: Araçta test yapmak için bir cihaz kullandığınızda ve iletişim olmadığını gösterdiğinde, araca takmak için GT105 OBD asistanını kullanabilirsiniz, araç ile GT105 OBD asistanı arasında iletişim olup olmadığını tespit edebilirsiniz. Araç ile GT105 arasındaki iletişimde sorun yoksa cihazınız arızalı veya desteklenmiyor olabilir.

3. Tam protokol OBD2 evrensel jumper, ECU programlaması için ECU'yu MMPS, FGTECH, KESSV2, BYSHUT, DISPROG vb. OBD2 yoluyla bağlamak için kullanılır.

4. Ford 2016-Akıllı Anahtar AKL için XHORSE Tüm Anahtar Kayıp Kablosunu Aktif Alarm ile mükemmel şekilde değiştirir

Tanım:

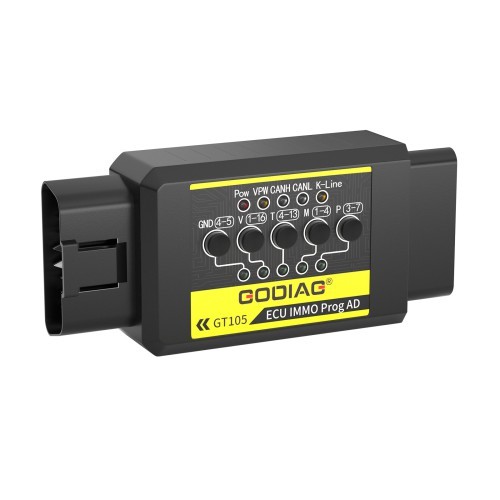

GODIAG ECU IMMO Prog AD GT105, otomobil bakım teknisyenleri, IMMO eşleştirme teknisyenleri, ECU programlama mühendisleri vb. için geliştirilmiş özel bir bağlantı adaptörüdür. IMMO aktivasyon eşleştirmesi için araçtaki OBD2'ye kısa devre yapmak, ECU teşhis ve programlama bağlantısı yapmak ve açık alanda yerinde araç bakımı için aracın aküsünden güç çekmek için kullanılır. GT105, PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7) sinyal iletişim göstergeleri ile donatılmıştır. Veri iletişimi olduğunda ilgili protokol göstergesi yanıp sönecektir, bu nedenle iletişim durumu değerlendirilebilir ve ayrıca teşhis programlama cihazının iletişim kurup kuramayacağını da belirleyebilirsiniz. GT105, gücü araç aküsünden alarak 12V şarj için DC12V güç kaynağına, programlama gücüne veya teşhis ekipmanı için bağımsız güç kaynağına dönüştürerek dış mekan çalışmaları için uygundur.

Özellikler:

-ECU programlama güç ayarı için tam protokollü bir ECU bağlantı hattı

-OBD2 bağımsız PIN 4 gövde GND, bazı modüllerin özel programlanması için PIN5 sinyal GND.

-PIN4 ve PIN5 kısa devre ve kısa devre olmayan arasında değiştirilebilir.

-Standart OBD2 bağımsız PIN4, PIN5.

-Saf bakır dişi koltuk, tekrarlanan takma ve çıkarmayı destekler ve uzun bir servis ömrüne sahiptir.

-Pil klipsi, 0,5 mm kalınlığında çevre dostu tuz spreyi ile işlenmiştir.

-DC araç aküsü kablosu, DC5.5*2.5/ DC5.5*2.1 arayüzünü destekleyen 0,75mm² 2 çekirdekli kılıflı kabloyu kullanır.

-DC konektörünün sıfırlanabilir 7A sigortası vardır.

-DC güç arayüzü, özel laboratuvar güç konektörü.

-OBD2 kaliteli evrensel jumper.

Ürün Fonksiyonları:

1. OBD2 evrensel atlama teli ECU'ya bağlanır ve ECU modülü programlama teşhis ekipmanı tarafından teşhis edilir. (ECU veri okuma ve yazma, ECU klonlama, ECU ayarlama için MPPS, FGTech, Kess V2 vb. ile)

2. GT105, araç ECU verilerinin elektrik kesintisi nedeniyle kaybolmasını önlemek için araç aküsü değiştirme işlemi sırasında kesintisiz güç kaynağı sağlar. Ses sistemi kilitlenmez, IMMO verileri kaybolmaz, uzaktan kumandanın sıfırlanması gerekmez, cam regülatörünün sıfırlanması gerekmez ve gaz kelebeği valfinin yeniden eşleştirilmesi gerekmez. Arıza ışığı yanmayacaktır. Hiçbir arıza kodu görünmeyecektir. GT105, kullanıcılara dahili sigorta sağlar.

3. GT105 araç aküsünden 12V güç alabilir. (Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608 gibi programlama ekipmanları için, BMW, BENZ, IMMO ECU'yu açık havada okuyun veya diğer otomobilin ECU verilerini okumak için 12V güç kaynağı sağlayın. Dış mekandaki arızalı araçların yerinde onarımını gerçekleştirmek için 12V ile çalışan anahtar kesme makinelerine güç sağlayın. )

4. 2016'dan sonra, tüm Ford akıllı anahtarları kaybolur, GT105, anahtarları programlamak için VVDI ekipmanı (OBDSTAR AUTEL) ve diğer IMMO eşleştirme ekipmanıyla işbirliği yapar.

5. GT105-Tüm araba anahtarları eşleşmeyi kaybetti --- ölçüm cihazını uyandırın veya IMMO ECU'yu uyandırın. (VAG 4. ve 5. nesil IMMO, Toyota ECU senkronizasyonu, yardımcı Mitsubishi tüm anahtar kaybı eşleştirmesi veya tüm anahtar kaybı uzaktan kumanda anahtarı ayarı, IMMO anahtar öğrenimi için eski Porsche Cayenne arabası desteği.)

6. VPW CANH CANL K-Line gösterge ışığı, araç ile teşhis programlama cihazı arasındaki iletişim durumunu değerlendirebilir. (Bağlı cihaz, cihazın iletişim gönderip gönderemeyeceğini belirleyebiliyorsa, teşhis programlamasının normal olup olmadığını belirlemeniz yeterlidir.)

7. Evrensel Jumper - DC ve güvenlik korumasını destekler muz kafası süper programlama güç kaynağına özel bağlantı noktası.

8. Evrensel Jumper'dan bağımsız GND4 ve GND5, özel ECU programlamanın ihtiyaçlarını karşılar. (Not: GND4-5'in anahtarı normalde yanması için basılır. Bazı ECU'ların bağımsız olarak GND4 ve GND5'e bağlanması gerektiğinde anahtarı bırakın.)

9. Evrensel Jumper - 1 büyük ve 2 küçük ateşlemeye özel bağlantı kablosuyla donatılmış, kontak analog anahtarı. (ING kontağı basıldıktan sonra “ING12V” hattı 12v olacaktır. Bu analog kontak anahtarıdır. Çünkü bazı cihazlar bazı ECU’ları okuduğunda cihaz kontak anahtarını açma veya kapatma uyarısı verecektir.)

10.Önyükleme GND 4# klipsi ile. MPPS, FGTECH, KESSV2 vb. ile işbirliği yapın. [Çift K hattı, çift CAN hattı] 3 büyük ve 2 küçük elektrik fişi, 4 büyük GND ve 4 küçük GND, programlama bağlantı ihtiyaçlarını karşılamak üzere tasarlanmıştır.

Fonksiyon Ekranı:

A. ECU verilerini, ECU klonunu, programlamayı ve ayarlamayı okumak ve yazmak için ECU modülünü, özel güç kaynağını bağlayın.

Özel programlama güç konektörünün bağlantı şeması.

MPPS ECU bağlantı şeması

KESS V2 ECU bağlantı şeması

B. GT105, araç ECU verilerini korumak için araç aküsü değiştirme işlemi sırasında kesintisiz güç kaynağı sağlar.

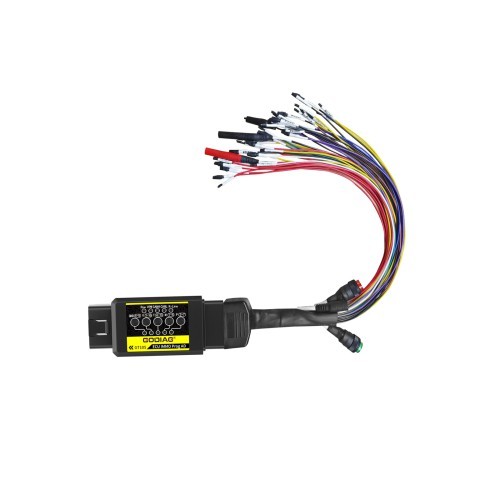

C.OBD2 evrensel atlama teli

D. 2016'dan sonra, tüm Ford akıllı anahtarları kaybolduğunda GT105, anahtarları programlamak için VVDI ekipmanı (OBDSTAR, AUTEL) ve diğer IMMO eşleştirme ekipmanıyla işbirliği yapar.

Tüm araba anahtarları eşleşmeyi kaybetti --- ölçüm cihazını uyandırın veya IMMO ECU'yu uyandırın. (VAG 4. ve 5. nesil IMMO, Toyota ECU senkronizasyonu, yardımcı Mitsubishi anahtarının tamamı kaybolan eşleştirme veya tamamen kaybedilen uzaktan kumanda anahtarı ayarı, IMMO anahtar öğrenimi için eski Porsche Cayenne arabası desteği.)

E.VPW CANH CANL K-Line gösterge ışığı, araç ile teşhis programlama cihazı arasındaki iletişim durumunu değerlendirebilir. (Bağlı cihaz, cihazın iletişim gönderip gönderemeyeceğini belirleyebiliyorsa, teşhis programlamasının normal olup olmadığını belirlemeniz yeterlidir.)

F. IMMO AD Ford'un tümü akıllı anahtarları, VVDI ekipmanlarını (OBDSTAR, AUTEL) ve diğer IMMO eşleştirme ekipmanlarını kaybetti. Tamamen kayıp eşleştirme için araç aküsünün bağlantısını kesmeniz, akünün negatif kutbunu OBD5 üzerinden bağlamanız ve 16 pini 12v akünün pozitif kutbuna bağlamanız gerekir.

Örnek: 2017 sonrası yeni bir Ford modelini eşleştirmek için Xhorse Key Tool Plus Pad'i kullanın. Tüm anahtarların kaybolması durumunda araç alarm durumundadır ve tablet eşleştirme için kullanılamaz. Anahtarları eşleştirmek istiyorsanız IMMO durumunu serbest bırakmalısınız.

Araç IMMO durumuna girmişse. Pilin artı kutbunu cihaz tarafından belirtildiği gibi ayırın ve ardından araç aküsünü resimde gösterildiği gibi GT105 güç adaptör kablosuyla bağlayın.

(Anahtar eşleştirme sürecinde harici 12V güç kaynağı her zaman korunur, bağlantıyı kesmeye gerek yoktur)

Tuşları eşleştirmek için Xhorse Key Tool Plus Pad'deki talimatları izleyin.

G. Tüm kayıp araba anahtarları eşleşiyor --- ölçüm cihazını uyandırın veya IMMO ECU'yu uyandırın.

Porsche ve VW 4. nesil akıllı, 5. nesil kartlı anahtar (model listesi: yeni A6L Touareg A4 Q5 A7) göstergeyi aydınlatır, veri toplama için anahtar eşleştirme aracı bağlanır. Bazı araç göstergeleri yanmaz ancak veri toplama da gerçekleştirilebilir, örneğin: A6L Q7.

H.Toyota motor ECU'sunu değiştirir, IMMO ECU'nun senkronize edilmesi gerekir veya bazı anahtar eşleştirme ekipmanları Toyota araçlarının tüm kayıp anahtarlarıyla eşleşebilir

I. Mitsubishi anahtarı, eşleşen tüm veya uzaktan kumanda anahtarı ayarlarının tamamını kaybetti.

J. Eski Porsche Cayenne için IMMO'dan önemli bilgiler

K. Dış mekanda çalıştırma güç toplama

Çilingir veya ECU mühendisi dış mekanda 12V güç kaynağı alamadığında, GT105 güç adaptör kablosunu kullanarak araç aküsünden 12V güç kaynağı elde edebilir.

12V ile çalışan anahtar kesiciye güç sağlar

Gösterge Işığı Anlamı:

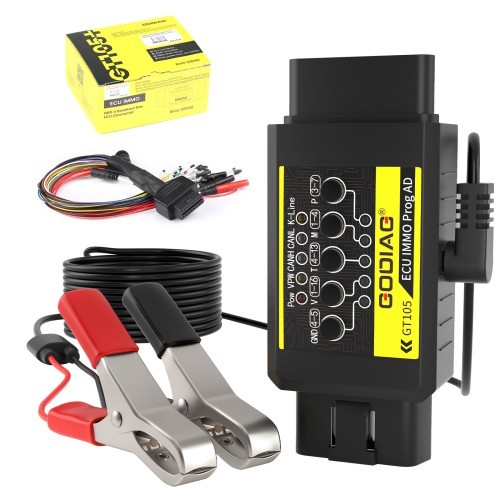

Paket İçeriği:

1 adet x GT105 ana bilgisayarı

1 adet x Pil klipsi ile güç kablosu

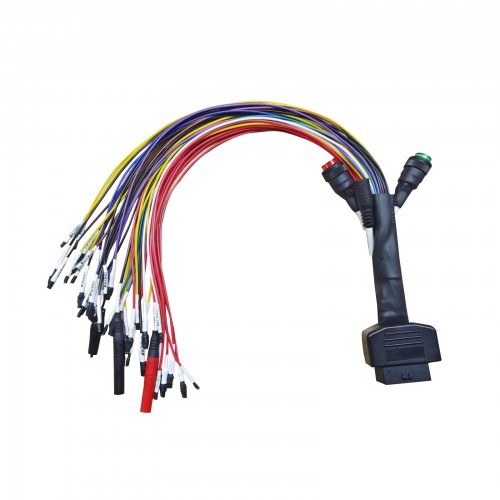

1 adet x Tam protokol OBD2 atlama teli

3 adet x Elektrik direnci
