XTOOL M822 M821 Toyota A8 Benz Kablosu Tüm Anahtar Kaybı Anahtar Programlama İçin KC501 Programlayıcı ile Çalışması Gerekir PAD3

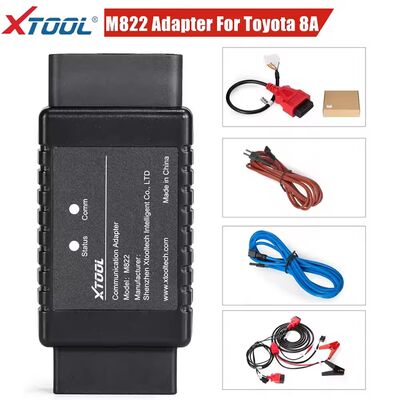

XTOOL M822 Adaptör Anahtar Programlayıcı Toyota 8A/Mercedes-Benz Tüm Anahtarlar Kayıp XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP ile Çalışır. M822 TOYOTA Adaptörü ile işlem süresinde %65'e varan hesaplama süresinden tasarruf edebilir veya yüzlerce kez anahtar emülatörünü takıp çıkarmaktan kurtulabilirsiniz.

• Toyota 8A Tüm Bıçak Anahtar Kaybı Programlama İçin
• 2014-2019 Toyota 4A/8A Akıllı Anahtar Programlama İçin
• Şifresiz
• Anahtar Ekle/Tüm Anahtarlar Kayıp
• Özel anahtarlara gerek yok

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

• XTOOL Tablet (X100PAD Elite örneği XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

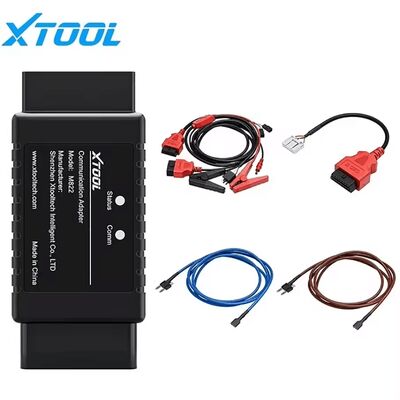

• Ana Kablo ve OBD2-16 Konektörü
• M822 İletişim Adaptörü
• Toyota 8A Özel Kablo Demeti
• KC100 Anahtar Programlayıcı
• KS-1 Toyota Anahtar Emülatörü
• Ağ Bağlantısı

• 2014~2019
• Toyota Levin İçin
• Corolla İçin
• RAV4 İçin
• Prado İçin
• Land Cruiser İçin
• Camry İçin
• Highlander İçin
• Reiz İçin
• Sienna İçin
• Hiace İçin
• Hilux İçin
• Crown Kluger İçin
• IMMOBILIZER kutusu F3-F4-K6-S6 olan Aygo için

Not: Bu, "H" Çipli bıçak anahtarlara sahip Amerikan modelleriyle uyumlu değildir. Bu modeller için lütfen X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO'da desteklenen IMMO Sıfırlama işlevini kullanın.

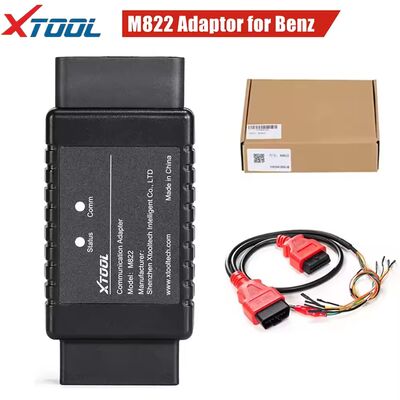

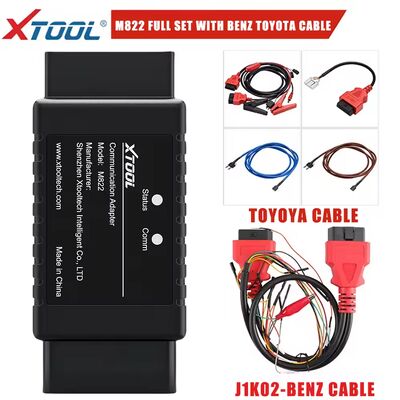

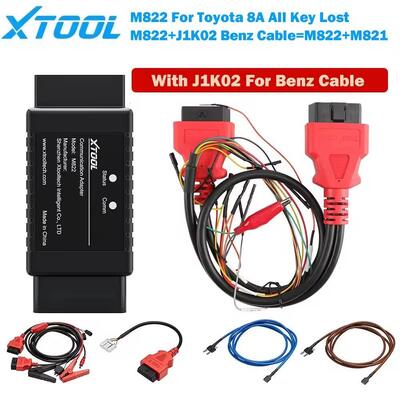

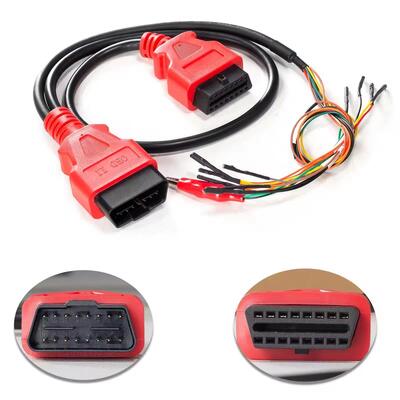

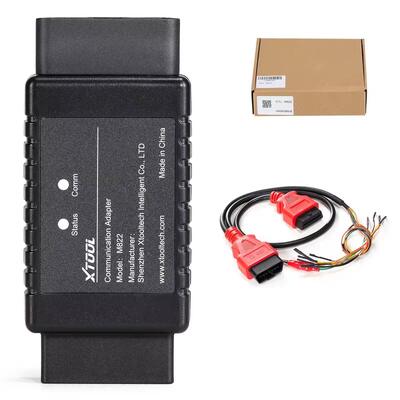

M822+J1K02 Benz Kablosu Mercedes-Benz Tüm Anahtar Kaybı İletişim Adaptörü, birden fazla Mercedes-Benz modülü için tüm anahtar kaybı programlamasını tamamlama ve optimize etme için kullanılır.

Not: M822 Adaptörünün XTOOL Anahtar Programlama Cihazları (örneğin: X100 Pad3/X100 Max ve KC501 Anahtar Programlayıcı) ile birlikte kullanılması gerekir.

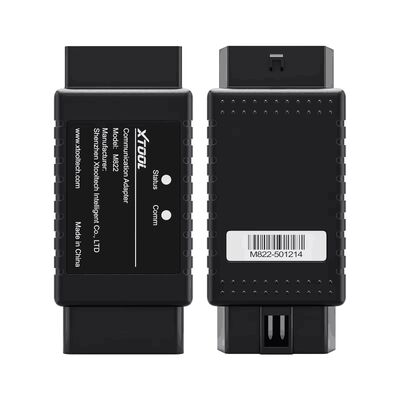

• 1. OBD-16 portu: J1Z02_BENZ iletişim kablosuna bağlanmak veya DuPont kabloları aracılığıyla EIS/EZS modüllerine bağlanmak için kullanılır.

  *Uyarı: Araba üzerindeki OBD portuna doğrudan bağlanmayın.

• 2. Durum Işığı: Adaptörün güç durumunu gösterir. Kırmızı ışıklar yandığında, gücün açık olduğunu gösterir.

• 3. İletişim Işığı: Adaptörün iletişim durumunu gösterir. Mavi ışıklar yandığında, adaptörün tablet ile iletişim kurduğunu gösterir.

• 4. DB15 portu: XTOOL tabletlerin ana kablosuna bağlanmak için kullanılır.

  *Not: M822 adaptörüne bağlanmadan önce, ana kablodan OBD2-16 konektörünü çıkarın.

• 1. KC100/KC501'i USB üzerinden cihaza bağlayın ve bir KS-1 hazırlayın
• 2. Cihazı (veya VCI kutusunu) ana kablo ile M822 Adaptörüne bağlayın.
• 3. Toyota kablosunu OBD portunu kullanarak arabaya bağlayın.
• 4. Arabadan akü klipsini çıkarın ve kabloyu aküye bağlamak için akü klipsini kullanın.
• 5. Sigorta kutusundan sigortayı çıkarın, ardından kabloyu içine takın.
• 6. Toyota kablosundaki 12V DC erkek portunu bulun ve ana kablodaki 12V DC dişi porta bağlayın.

Not: Farklı modeller için bağlantı yöntemi aynı olmayabilir. Bazen bir uzatma kablosu gerekebilir ve sigorta farklı olabilir. Araç ve sigorta kutusuna bağlanırken ayrıntılı kablo şeması için lütfen XTOOL tabletlerini kontrol edin.

• 1. KC100/KC501'i USB üzerinden cihaza bağlayın ve bir KS-1 hazırlayın
• 2. Immobilizer'ı Toyota tezgah kablosuna bağlayın.
• 3. Ana kabloyu ve Toyota tezgah kablosunu M822 adaptörü aracılığıyla bağlayın.
• 4. 12V DC adaptörünü ana kabloya bağlayın.

1.

   (1) Toyota yazılımını (V26.90 veya daha yüksek) açın ve şu menülerden geçin: Türüne Göre – Tüm bıçak Anahtar kaybı(8A). Ardından bu menü görünecektir.

2.

   (2) Immobilizer verilerini oku seçeneğini seçin. Ağ bağlantısı kurmanızı isteyecek, ardından araca nasıl bağlanacağınızı söyleyecektir. Ayrıntılı bağlantı yöntemi için "Kablo şeması"nı kontrol edin.

3.

   (3) Araca doğru şekilde bağlandıktan sonra "Tamam"ı tıklayın ve cihaz immobilizer'dan verileri çekecektir. Bu 3 dakikadan fazla sürmez, lütfen sabırla bekleyin.

4.

   (4) Veriler okunduktan sonra, veri dosyasını adlandırabilir ve Toyota için Adaptör/klasörüne kaydedebilirsiniz.

5.

   (5) Şimdi M822 Adaptörünü çıkarın ve aracı orijinal durumuna geri getirin.

6.

   (6) KC100/KC501'in bağlı olduğundan ve KS-1'in hazır olduğundan ve cihazın hala ağa bağlı olduğundan emin olun, ardından "8A simüle edilmiş anahtar oluştur" menüsüne tıklayın ve kaydettiğiniz veri dosyasını seçin.

7.

   (7) Anahtar konumunu seçin. Lütfen tüm konumlarda bir kimlik olduğunu unutmayın, ancak yalnızca bazıları kayıtlı bir anahtara karşılık gelir. Normalde (silinmiş anahtar yoksa), 1 veya 2 numaralı anahtar konumunda kayıtlı bir anahtar bulunur.

8.

   (8) KC100 veya KC501'i cihaza bağlayın ve KS-1'i yuvaya yerleştirin. Emüle edilmiş alt ana anahtar oluşturulacaktır.

9. (9) Emüle edilmiş anahtar oluşturulduktan sonra, lütfen emüle edilmiş anahtarın kullanılabilir olup olmadığını kontrol edin. Değilse, lütfen 6-8 adımlarını tekrarlayın ve başka bir anahtar konumu değiştirmeyi unutmayın. Emüle edilmiş anahtarı kontrol etmek için, programlanmamış anahtardan çipi çıkarın, KS-1'i kontak anahtarının yakınına getirin

10.

    (10) Anahtar kullanılabilirse, "OBD programlama fonksiyonu"na gidin. Emüle edilmiş bir alt ana anahtar ile işlemin geri kalanı bir anahtar eklemeyle aynı olacaktır. Kayıtlı anahtar sayısını önceden kontrol etmenizi öneririz.

11. *Not: Emüle edilen KS-1, kayıtlı bir anahtar olarak gösterilmez, bu nedenle anahtar numaralarında gösterilmez.



    (11) "Anahtar ekle"yi tıklayın, çıkan bildirimi kontrol edin, ardından KS-1'i kontak anahtarının yakınına getirin ve yeni anahtarı (çipsiz) kontak anahtarına takın ve açın.

12.

    (12) Immobilizer göstergesi sürekli yandığında, kontağı kapatın, yeni anahtarı çıkarın, çipi yeni anahtarın içine takın, anahtarı kontak anahtarının içine takın. Kontağı açmayın.

13.

    (13) Şimdi immobilizer göstergesi yanıp sönecektir. Yaklaşık 1 dakika bekleyin ve göstergenin sönüp sönmediğini görün. Gösterge sönerse, anahtar eklenmiş demektir ve işlem tamamlanmıştır. Değilse, lütfen 11-13 adımlarını tekrarlayın.

14.

    (14) İşlem bittikten sonra, anahtar sayısını tekrar kontrol edin ve önceki sonuçlarla karşılaştırın ve anahtarın araca kaydedilip kaydedilmediğini görün.

• > Benz kablosu aracılığıyla M822 Adaptörü ve EIS/EZS modülünü bağlarken cihazdaki resimleri kontrol edin.
• > Mercedes-Benz için IR emülatörü, çalışırken modülün yuvasına takılmalıdır.
• > VCI kutusuyla gelen cihazlar için, M822 Adaptörünü ana kabloyu kullanarak VCI kutusuna bağlayın ve VCI kutusunu Bluetooth üzerinden cihazla bağlı tutun. Bu tür cihazlar için bağlantı ayrıntılarını cihazda kontrol edebilirsiniz.
