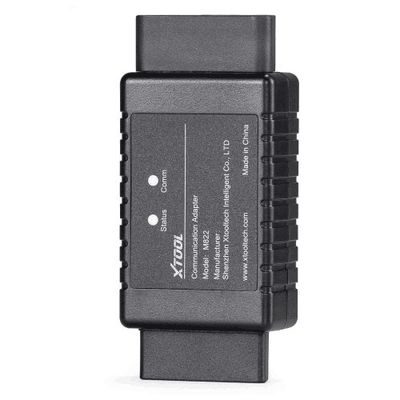

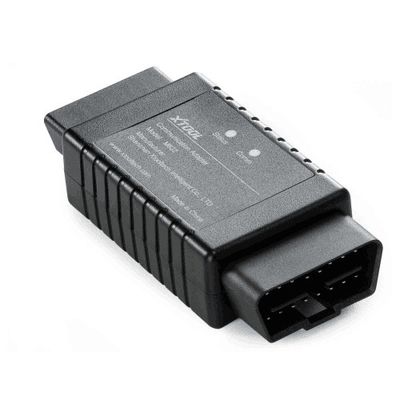

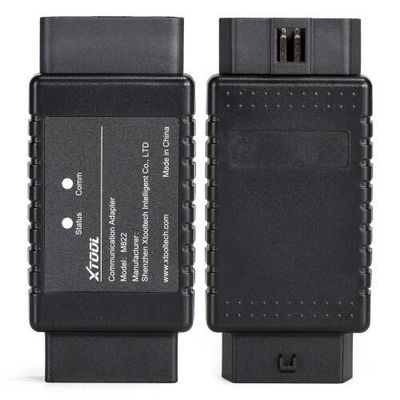

XTOOL M822 TOYOTA Adaptörü, X100PAD3 / X100PAD Elite / X100MAX için KC501/ KS-1 Emülatörü ile çalışır

Ürün Açıklaması

XTOOL M822 Adaptör Anahtar Programlayıcı Toyota 8A/Mercedes-Benz Tüm Anahtarlar Kayıp XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP ile Çalışır

M822 TOYOTA ile Adaptör ile, işlemdeki hesaplama süresinin %65'ine kadar tasarruf edebilir veya anahtar emülatörünü yüzlerce kez takıp çıkarmaktan kurtulabilirsiniz.

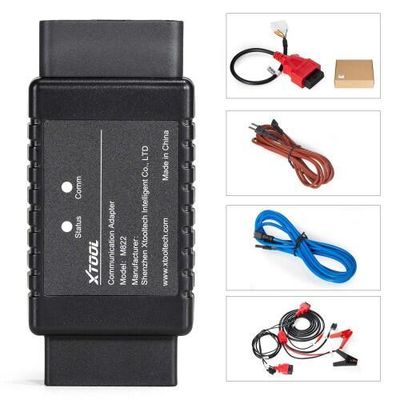

İhtiyacınız Olan Araçlar:

XTOOL Tablet (Örnek olarak X100PAD Elite'i alın XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Ana Kablo ve OBD2-16 Konnektör

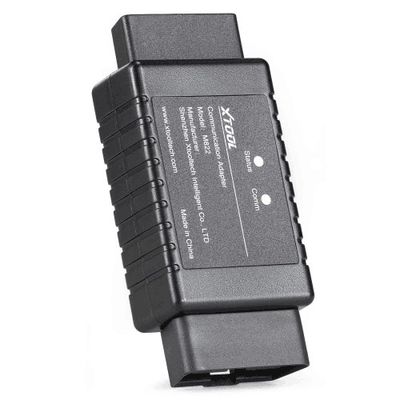

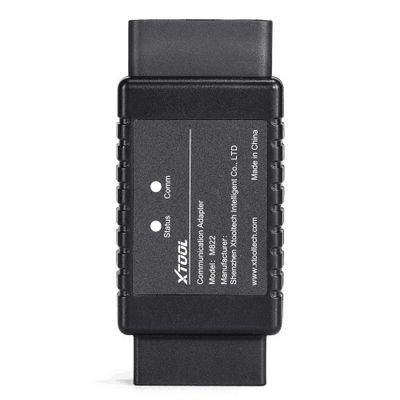

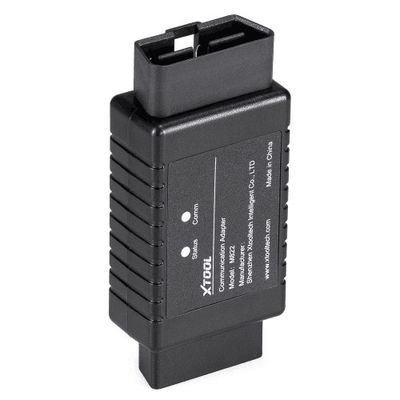

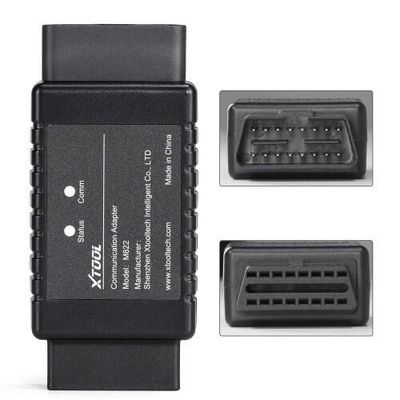

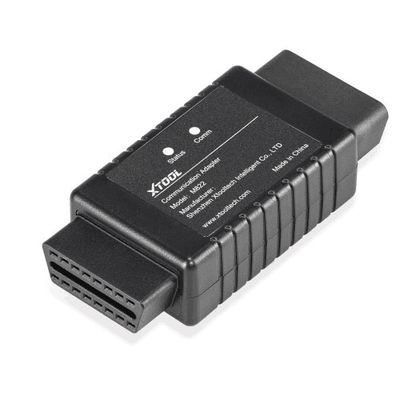

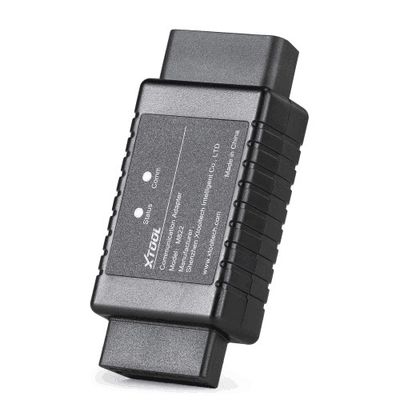

M822 İletişim Adaptörü

Toyota 8A Özel Kablo Demeti

KC100 Anahtar Programlayıcı

KS-1 Toyota Anahtar Emülatörü

Ağ Bağlantısı

Desteklenen Modeller:

2014~2019

Toyota Levin için
Corolla için
RAV4 için
Prado için
Land Cruiser için
Camry için
Highlander için
Reiz için
Sienna için
Hiace için
Hilux için
Crown Kluger için
IMMO kutusu F3-F4-K6-S6 ile Aygo için

Not:Bu, “H” Çip bıçak anahtarlara sahip Amerikan modelleriyle uyumlu değildir. Bu modeller için lütfen X100PAD3/X100PAD Elite/X100MAX'te desteklenen IMMO Sıfırlama işlevini kullanın.

Bağlantı Yöntemi

OBD Üzerinden Bağlan:

KC100/KC501'i USB üzerinden cihaza bağlayın ve bir KS-1 hazırlayın
Cihazı (veya VCI kutusunu) ana kabloyu kullanarak M822 Adaptörüne bağlayın.
Toyota kablosunu OBD portunu kullanarak arabaya bağlayın.
Arabadan akü kelepçesini çıkarın ve kabloyu aküye bağlamak için akü kelepçesini kullanın.
Sigorta kutusundan sigortayı çıkarın ve ardından kabloyu içine takın.
Toyota kablosundan 12V DC erkek portunu bulun ve ana kablodan 12V DC dişi portuna bağlayın.

Not:

Farklı modeller için bağlantı yöntemi aynı olmayabilir. Bazen bir uzatma kablosuna ihtiyaç duyulur ve sigorta farklı olabilir. Araca ve sigorta kutusuna bağlanırken ayrıntılı kablo şeması için lütfen XTOOL tabletlerini kontrol edin.

Tezgahta Bağlan:

KC100/KC501'i USB üzerinden cihaza bağlayın ve bir KS-1 hazırlayın
İmmobilizeri Toyota tezgah kablosuna bağlayın.
M822 adaptörü aracılığıyla ana kabloyu ve Toyota tezgah kablosunu bağlayın.
12V DC adaptörünü ana kabloya bağlayın.

M822 ile Toyota 8A için tüm anahtarlar kaybolduğunda nasıl yapılır:

1. Toyota yazılımını (V26.90 veya üzeri) açın ve şu menülerden geçin: Türe Göre – Tüm bıçak Anahtar kayıp (8A). Bundan sonra, bu menü görünecektir.
2. İmmobilizer verilerini Oku'yu seçin. Ağ bağlantısı kurmanız gerektiğini size bildirecek, ardından araca nasıl bağlanacağınızı söyleyecektir. Lütfen ayrıntılı bağlantı yöntemi için “Kablo şeması”nı kontrol edin.
3. Arabaya doğru şekilde bağlandıktan sonra, “Tamam”ı tıklayın ve cihaz immobilizerden verileri çıkaracaktır. Bu 3 dakikadan uzun sürmeyecektir, lütfen sabırla bekleyin.
4. Veriler okunduktan sonra, veri dosyasını adlandırabilir ve Adaptör/Toyota klasörüne kaydedebilirsiniz.
5. Şimdi lütfen M822 Adaptörünü çıkarın ve aracı orijinal durumuna geri getirin.
6. KC100/KC501'in bağlı olduğundan ve KS-1'in hazır olduğundan emin olun ve cihaz hala ağa bağlı olsun, ardından “8A simüle anahtar oluştur” menüsünü tıklayın ve daha önce kaydettiğiniz veri dosyasını seçin.
7. Anahtar konumunu seçin. Lütfen tüm konumların içinde bir kimlik bulunduğunu, ancak yalnızca bazılarının kayıtlı bir anahtara karşılık geldiğini unutmayın. Normalde (silinmiş herhangi bir anahtar yoksa), 1 veya 2 anahtar konumunda kayıtlı bir anahtar bulunur.
8. KC100 veya KC501'i cihaza bağlayın ve KS-1'i yuvaya yerleştirin. Emüle edilmiş alt anahtar anahtar oluşturulacaktır.
9. Emüle edilmiş anahtar oluşturulduktan sonra, emüle edilmiş anahtarın kullanılıp kullanılamayacağını kontrol edin. Değilse, lütfen 6-8. adımları tekrarlayın ve başka bir anahtar konumuna geçmeyi unutmayın. Emüle edilmiş anahtarı kontrol etmek için, çipi programlanmamış anahtardan çıkarın, KS-1'i kontak anahtarına yaklaştırın, anahtarı takın ve arabanın çalışıp çalışmadığına bakın. İmmobilizer gösterge ışığı da sönecektir.
10. Anahtar kullanılabiliyorsa, lütfen “OBD programlama işlevi”ne gidin. Emüle edilmiş bir alt anahtar anahtarla, işlemin geri kalanı bir anahtar eklemekle aynı olacaktır. Önce kayıtlı anahtarların sayısını kontrol etmenizi öneririz.
Not: Emüle edilen KS-1, kayıtlı bir anahtar olarak gösterilmez, bu nedenle anahtar numaralarında gösterilmeyecektir.
11. “Anahtar ekle”yi tıklayın, çıkan bildirimi kontrol edin, ardından KS-1'i kontak anahtarına yaklaştırın ve yeni anahtarı (çipsiz) kontak anahtarına takın ve çalıştırın.
12. İmmobilizer gösterge ışıkları sürekli yandığında, kontağı kapatın, yeni anahtarı çıkarın, çipi yeni anahtarın içine takın, anahtarı kontak anahtarının içine takın. Kontağı açmayın.
13. Şimdi immobilizer göstergesi yanıp sönecektir. Yaklaşık 1 dakika bekleyin ve göstergenin sönüp sönmediğini görün. Gösterge sönerse, anahtar eklenmiş ve işlem tamamlanmıştır. Değilse, lütfen 11-13. adımları tekrarlayın.
14. İşlem bittikten sonra, tekrar anahtar sayısını kontrol edin ve önceki sonuçlarla karşılaştırın ve anahtarın araca kayıtlı olup olmadığını görün.

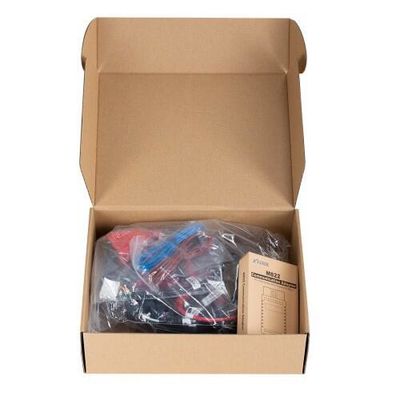

Paket Listesi:

1 adet x XTOOL M822 TOYOTA Adaptör
