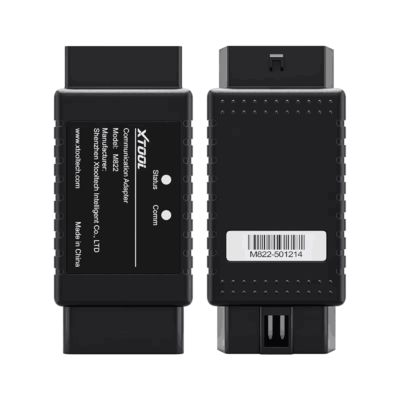

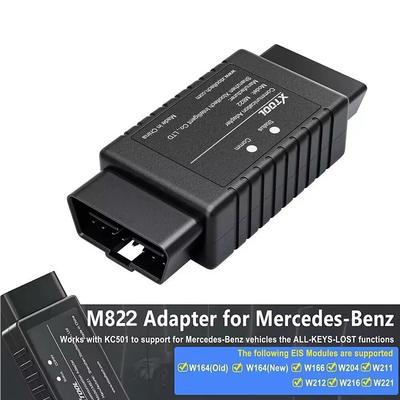

Toyota 8A ve Mercedes-Benz için XTOOL M822 Anahtar Programcısı Adaptörü Tüm Anahtarları Kaybetti XTOOL X100 PAD3 X100 MAX ve KC501 Programcısı ile Çalışır

Ürün Tanımı

XTOOL M822 Adaptör Anahtar Programcısı Toyota 8A/Mercedes-Benz AIl Anahtarları Kayıp İşle XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

M822 TOYOTA ile Adaptör, işlemde hesaplama süresinin %65'ini tasarruf ettirebilir ya da anahtar emülatörünü yüzlerce kez bağlamaktan ve kapatmaktan kurtulabilirsiniz.

İhtiyacınız Olan Araçlar:

XTOOL Tablet (Örnek olarak XTOOL X100PAD Elite, X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

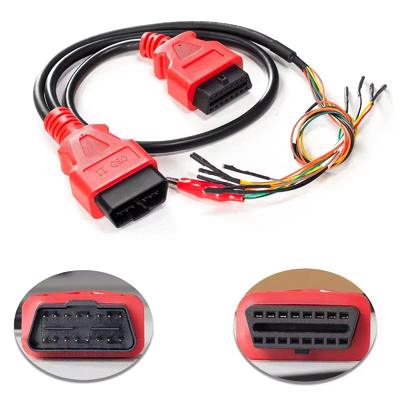

Ana kablo ve OBD2-16 bağlantısı

M822 İletişim adaptörü

Toyota 8A Uzmanlıklı Kablo Harness

KC100 Anahtar Programcısı

KS-1 Toyota Anahtar Emülatörü

Ağ Bağlantısı

Desteklenen modeller:

2014~2019

Toyota Levin için
Corolla için.
RAV4 için
Prado için
Land Cruiser için
Camry için
Highlander için
Reiz için
Sienna için
Hiace için
Hilux için
Crown Kluger için
Aygo için IMMO kutusu F3-F4-K6-S6

Not:Bu, Amerika modelleri için uyumlu değildir. Bu modeller için lütfen X100PAD3/X100PAD Elite/X100MAX'te desteklenen Reset IMMO fonksiyonunu kullanın.

Bağlantı yöntemi

VIA OBD'yi bağlayın:

KC100/KC501'i USB üzerinden cihaza bağlayın ve bir KS-1 hazırlayın.
Aygıtı (veya VCI kutusunu) ana kabloyu kullanarak M822 adaptörüne bağlayın.
Toyota kablosunu OBD bağlantısı ile arabaya bağlayın.
Akü klemini arabadan çıkarın ve kabloyu aküye bağlamak için akü klemini kullanın.
Sigortayı sigorta kutusundan çıkar ve kabloyu içine tak.
Toyota kablosunun 12V DC erkek bağlantısını bul ve ana kablodan 12V DC kadın bağlantısına bağla.

Not:

Farklı modeller için, bağlantı yöntemi aynı olmayabilir. Bazen bir uzatma kablosu gereklidir ve sigorta farklı olabilir.Lütfen XTOOL tabletlerini araç ve sigorta kutusuna bağladığınızda detaylı kablolama şeması için kontrol edin..

Benkte bağlantı:

KC100/KC501'i USB üzerinden cihaza bağlayın ve bir KS-1 hazırlayın.
Hareketsizleyiciyi Toyota kanepe kablosuna bağlayın.
Ana kabloyu ve Toyota bank kablosunu M822 adaptörü ile bağlayın.
12V DC adaptörünü ana kabloya bağlayın.

M822 ile Toyota 8A için tüm anahtarları nasıl kaybedilir:

1. Toyota yazılımını açın (V26.90 veya daha yüksek) ve bu menülerden geçin: Yazı ile Tüm bıçak anahtarı kayboldu ((8A).
2. Immobilizer verilerini okumayı seçin. Ağla bağlantı kurmanızı fark edecek, sonra araca nasıl bağlanacağınızı söyleyecektir. Ayrıntılı bağlantı yöntemi için lütfen "Kablolama diyagramı" nı kontrol edin.
3. Araca düzgün bir şekilde bağlandıktan sonra, "OK" tuşuna tıklayın ve cihaz hareketsizleştiriciden verileri alacaktır. Bu 3 dakikadan fazla sürmez, bu yüzden sabırla bekleyin.
4Veriler okuntuktan sonra, veri dosyasına isim verebilir ve Adapter / Toyota klasörüne kaydedebilirsiniz.
5Şimdi lütfen M822 adaptörünü çıkarın ve aracın orijinal durumuna dönmesini sağlayın.
6. KC100 / KC501 bağlı olduğundan ve KS-1'in hazır olduğundan ve cihazın hala ağla bağlantılı olduğundan emin olun, daha sonra "Generate 8A simulated key" menüsünü tıklatın.ve daha önce kaydettiğiniz veri dosyasını seçin.
7. Anahtar konumunu seçin. Lütfen tüm konumların içinde bir kimliğe sahip olduğunu, ancak sadece bazılarının kayıtlı bir anahtarla eşleştiğini unutmayın. Normalde (eğer silinmiş herhangi bir anahtar yoksa),Anahtar pozisyon 1 veya 2 içinde kayıtlı bir anahtar var.
8. KC100 veya KC501'i cihaza bağlayın ve KS-1'i yuva içine koyun.
9. Emülasyon anahtarı oluşturulduktan sonra, lütfen emülasyon anahtarının kullanılabileceğini kontrol edin. Eğer kullanılmazsa, lütfen 6-8. adımı tekrarlayın ve başka bir anahtar konumuna geçmeyi unutmayın.Çip'i programlanmamış anahtardan çıkar., KS-1'i çakma düğmesine yakın tutun, anahtarı yerleştirin ve arabanın açılıp açılmadığını görün.
10. Anahtar kullanılabilirse, lütfen "OBD programlama fonksiyonu" na gidin. Bir emüle edilmiş alt ana anahtarla, işlemin geri kalanı bir anahtar eklemek gibi olacaktır.Önce kayıtlı anahtar sayısını kontrol etmenizi öneririz..
Not: Emüle edilen KS-1, kayıtlı bir anahtar olarak gösterilmiyor, bu yüzden anahtar numaralarında gösterilmeyecek.
11. Kısayolunu tıklatın, çıkan bildirimi kontrol edin, sonra KS-1'i çakma düğmesine yakın tutun ve yeni anahtarı (çipsiz) çakma düğmesine yerleştirin ve açın.
12Hareketsizleştirme göstergesi sürekli olarak yanıp sönerken, çakmayı kapatın, yeni anahtarı çıkarın, yeni anahtarın içine çip yerleştirin, anahtarı çakma düğmesinin içine yerleştirin.İndirmeyi açma..
13Şimdi hareketsizleştirme göstergesi yanıp sönecek. 1 dakika bekleyin ve göstergenin çalışıp çalışmadığını görün. Eğer göstergenin çalışıp çalışmadığını görün, anahtar eklendi ve işlem tamamlandı.Lütfen adım 11-13'ü tekrarlayın..
14Tamamlandıktan sonra, anahtar numaralarını tekrar kontrol edin ve önceki sonuçlarla karşılaştırın ve anahtarın araca kayıtlı olup olmadığını görün.

Paket Listesi:

1 pc x XTOOL M822 TOYOTA Adaptör
